BGP 模拟器

BGP 模拟器用于在本机启动 BGP 服务，配置对等体并生成测试路由。它适合协议联调、页面验证和实验场景，覆盖 VPNv4、VPNv6、EVPN、Add-Path、SRv6 SID、MVPN、QP 和自定义 BGP 属性等高级能力。

已实现能力

• BGP 服务启动和停止。
• Local AS、Router ID、监听端口、地址族能力配置。
• IPv4 / IPv6 对等体配置。
• 对等体按地址族开启 Add-Path，并在路由列表中展示 pathId。
• 对等体按地址族开启 SRv6 Prefix-SID 能力。
• 对等体状态查看。
• 向已建立的 IPv4 / IPv6 对等体发送原始 BGP 十六进制报文。
• IPv4 / IPv6 单播路由生成、删除、分页查看、Add-Path 批量生成和 SRv6 SID 下发。
• VPNv4 / VPNv6 邻居协商及带 RD、MPLS 标签的路由构造、发送和撤销。
• EVPN 邻居协商及 Type 1–5 路由构造，支持 MPLS、VXLAN/VNI 和 SRv6 Service SID。
• IPv4 MVPN 路由生成和删除。
• IPv4 / IPv6 QP 路由生成和删除。
• RouteViews MRT 文件导入。
• 路由详情查看。
• BGP Open 自定义能力和路由自定义属性。

页面

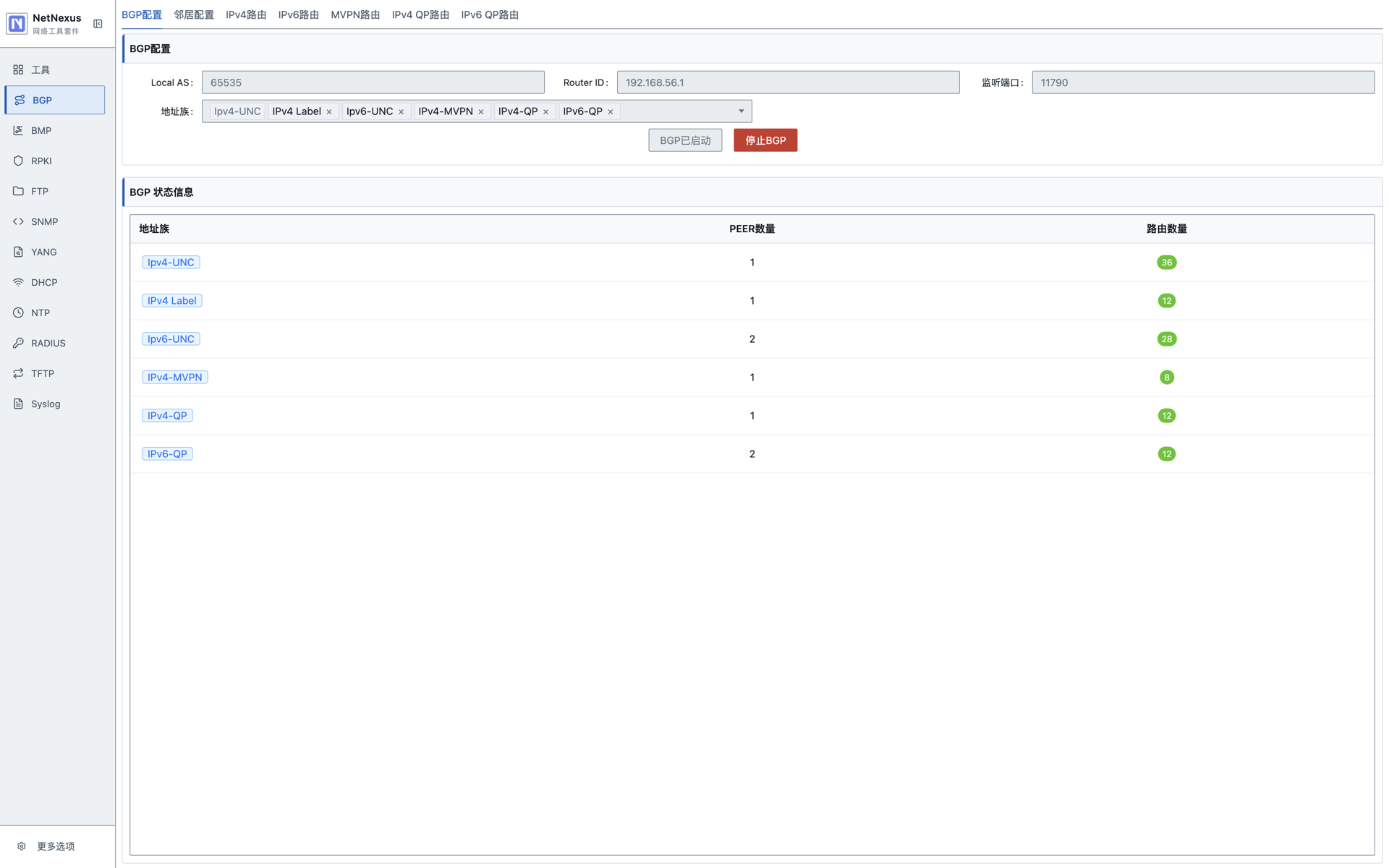

BGP 配置

按钮说明：

按钮	功能
启动BGP / BGP已启动	按当前 Local AS、Router ID、监听端口和地址族启动 BGP 服务；启动后按钮进入禁用状态。
停止BGP	停止当前 BGP 服务并关闭已建立的本地会话。

主要字段：

• Local AS。
• Router ID。
• 监听端口，默认 179。Linux .deb 安装/升级时会自动授予 NetNexus CAP_NET_BIND_SERVICE，因此普通用户可以直接监听标准 BGP 端口；源码运行需要按开发与运行完成一次 capability 配置。
• 地址族能力。

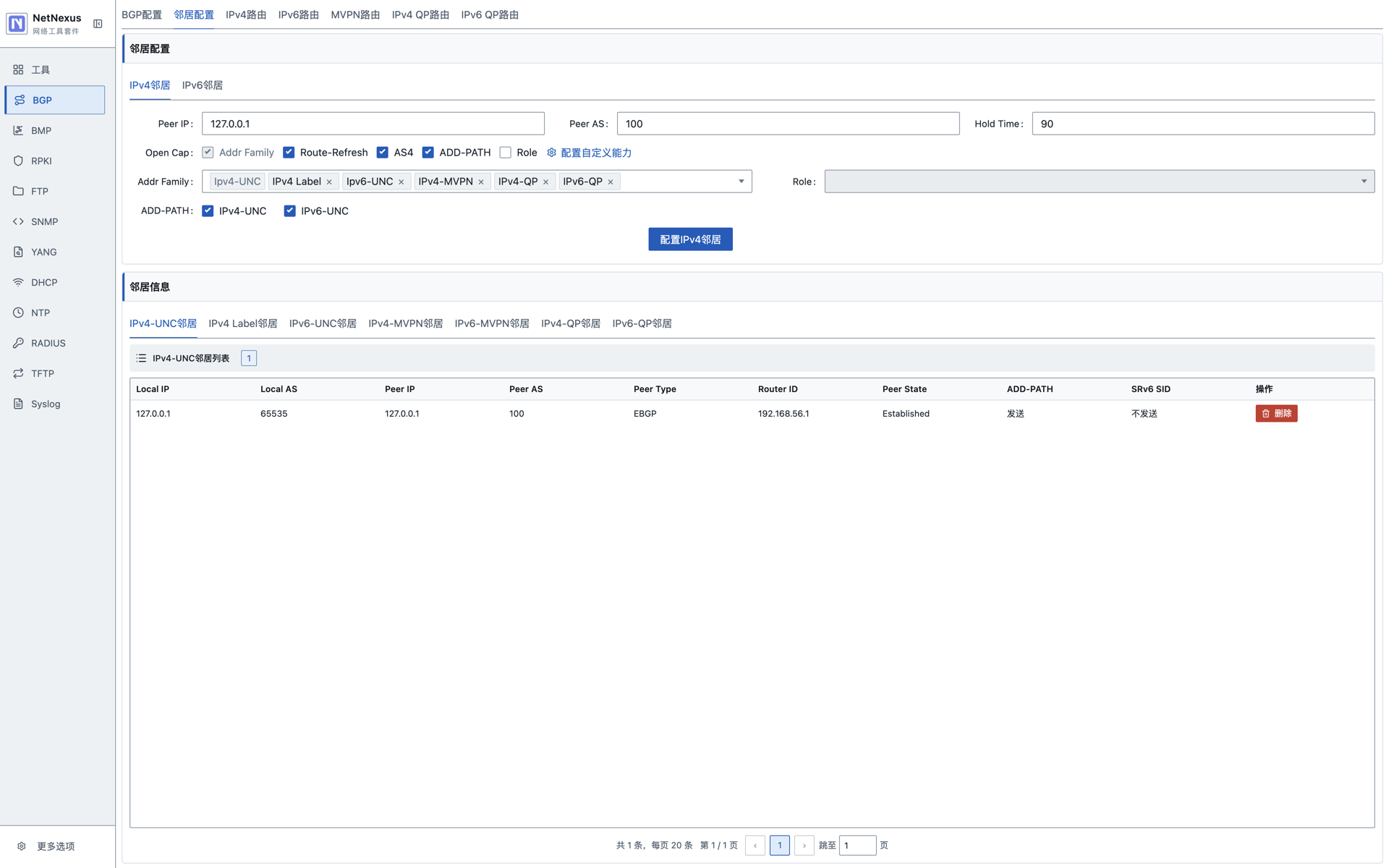

对等体配置

按钮说明：

按钮	功能
添加邻居	新增 IPv4 或 IPv6 BGP peer 配置。
编辑	修改已有 peer 的 AS、地址族、能力或自定义 Open 能力。
删除	删除对应 peer 配置。
自定义能力	打开 BGP Open 自定义 Capability 编辑区域。
发送原始报文	向对应 IPv4 / IPv6 邻居发送完整 BGP 十六进制报文，仅在 Established 状态可用。

支持配置 IPv4 / IPv6 peer，并查看 peer 状态。实际会话能否建立取决于对端地址、AS、端口、网络连通性和对端策略。

VPNv4、VPNv6 和 EVPN 均可使用 IPv4 或 IPv6 TCP 邻居。在 BGP 配置和邻居配置中同时启用目标地址族；对端未声明对应 MP-BGP 能力时，该地址族显示 No Neg，不会发送该族路由。

原始报文发送：

1. 等待目标邻居状态变为 Established，点击该行的“发送原始报文”。
2. 粘贴包含 19 字节 BGP 报文头的完整十六进制内容，可使用空格、换行分隔，也可连续粘贴多条完整 BGP 报文。不要包含 Ethernet、IP、TCP 头或抓包偏移列。
3. 点击发送。系统校验十六进制格式、Marker、类型和报文长度；单条报文最多 4096 字节。通过校验后，字节内容保持原样写入所选邻居的现有 TCP 连接，可用于 IPv4 UPDATE 和 IPv6 MP-BGP UPDATE 等报文。

发送时会再次检查会话状态和连接；未建立、已断开或邻居已删除时返回错误，不会等待重连后补发。报文不加入本地路由表，也不会重写属性或下一跳。发送成功表示本地连接完成写入，对端是否接受由其协议校验和策略决定。

对等体亮点：

• ADD-PATH 可按 IPv4-UNC、IPv6-UNC、IPv4-MVPN、IPv6-MVPN、IPv4-QP、IPv6-QP 等地址族单独打开。
• SRv6 SID 可按地址族声明 Prefix-SID 能力，便于和支持 SRv6 的对端做能力协商。
• 自定义 Open Capability 可用于构造实验性 Capability、私有 Capability 或边界兼容性测试。

路由管理

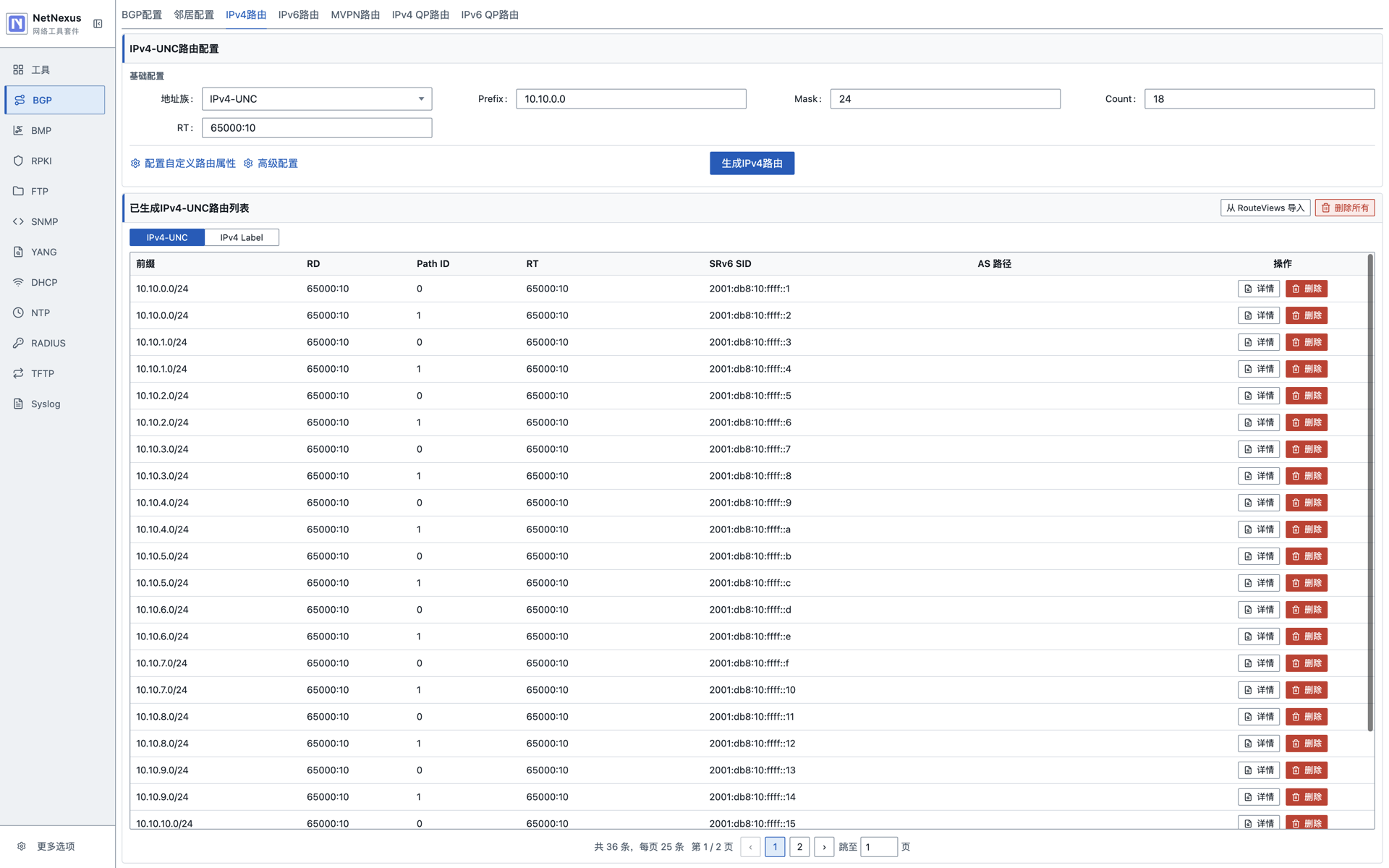

IPv4 单播路由：

IPv4-UNC路由 和 IPv4 Label路由 分为两个顶部 Tab，分别管理路由组、配置和列表。打开页面时，旧版混合工作区中的路由组会按地址族恢复到对应 Tab，保留组名和配置。

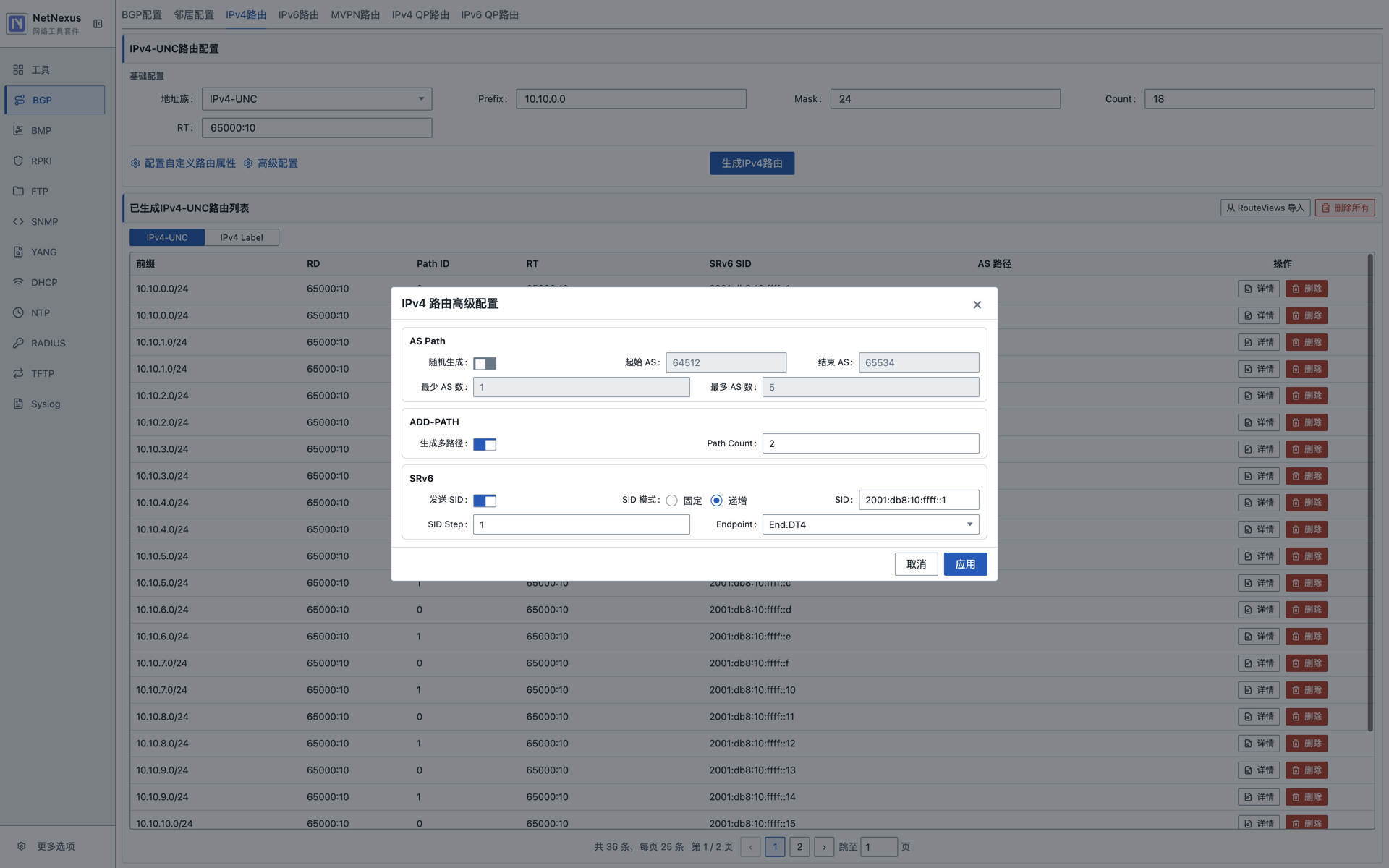

高级配置弹窗：

按钮说明：

按钮	功能
生成路由	按页面输入的前缀、数量和属性批量生成 IPv4 路由。
删除路由	删除匹配条件下的 IPv4 路由。
导入 RouteViews	从 MRT 文件导入 IPv4 路由数据。
自定义属性	打开路由属性编辑抽屉，配置 AS Path、Community 等自定义属性。
详情	打开单条路由的 NLRI、下一跳和属性详情。

IPv4 单播路由支持：

• AS Path：每个属性节点提供“eBGP 追加本地 AS”开关，默认开启，发送时在配置路径前添加本地 AS；留空时发送只包含本地 AS 的路径。关闭该节点的开关后按配置路径发送，空路径仍为空。同一路由中的多个 AS Path 节点可独立设置。iBGP 保持配置的路径。固定、递增、随机和值列表模式均支持此开关，适用于 IPv4、IPv6、Label、VPNv4、VPNv6、EVPN、MVPN 和 QP 路由；本地路由及 MRT 导出保存配置的原始路径，重发不会累积本地 AS。移除 AS Path 节点仍可用于构造不携带该属性的测试报文。
• 随机 AS Path：可设置起始/结束 AS，以及最少/最多 AS 个数；每条路由会同时随机路径长度和路径中的 AS。IPv4/IPv6 单播、Label、MVPN 和 QP 路由统一支持。
• IPv4 高级配置：ADD-PATH、SRv6 和随机 AS Path 收纳到高级配置弹层，主页面保留常用基础字段，为路由表释放更多显示空间。
• Add-Path 批量生成：开启后按 Add-Path数量 为同一前缀生成多条路径，列表通过 pathId 区分。
• SRv6 SID：可选择固定或递增 SID，并设置 End.DT4、End.DX4、End.DT46 Endpoint 行为。
• Label Unicast：在 IPv4 Label路由 Tab 中配置标签起始值和步长；路由使用 MP-BGP 编码。RouteViews 导入位于 IPv4-UNC路由 Tab，两页均支持 MRT 导出。

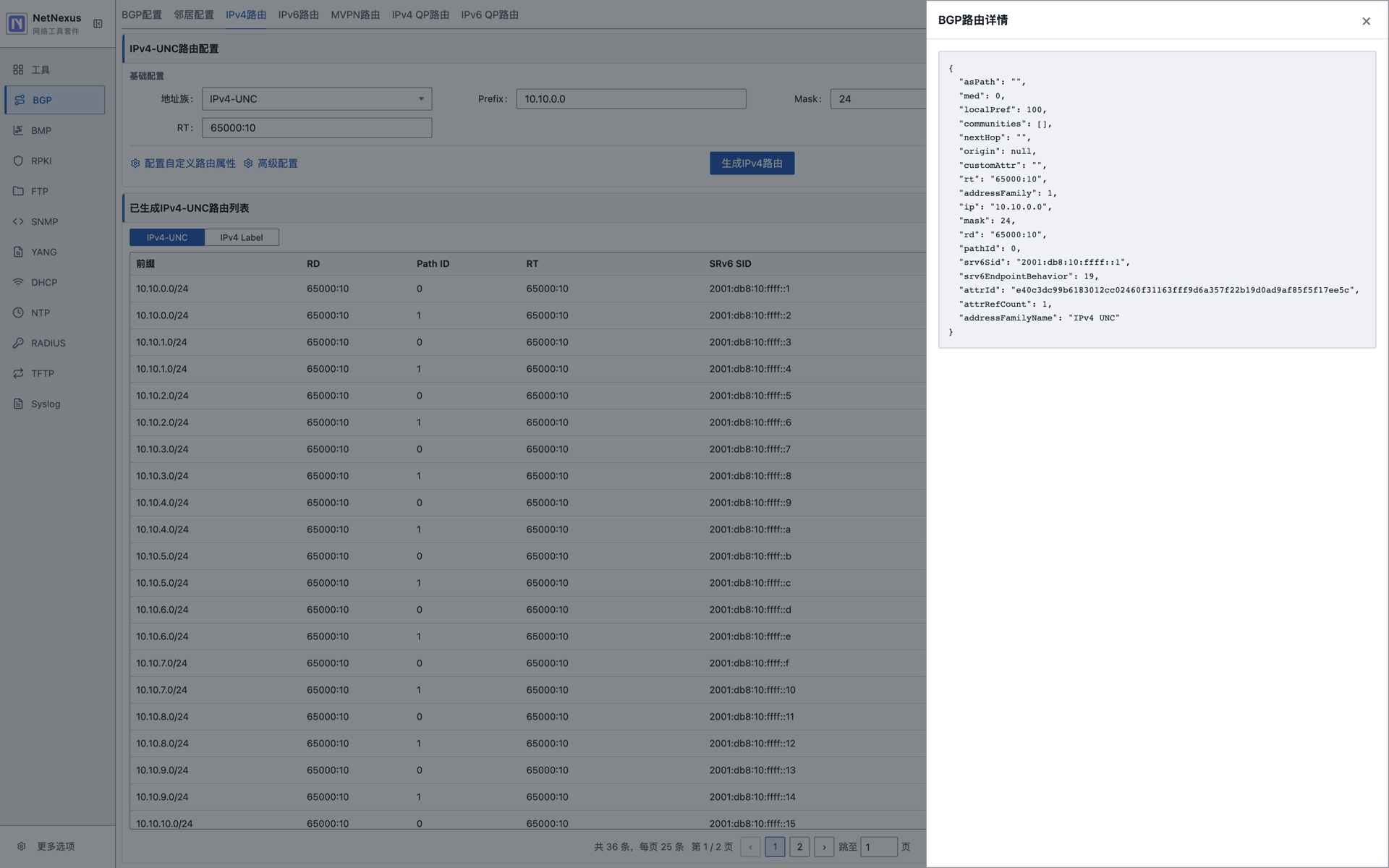

IPv4 单播路由详情：

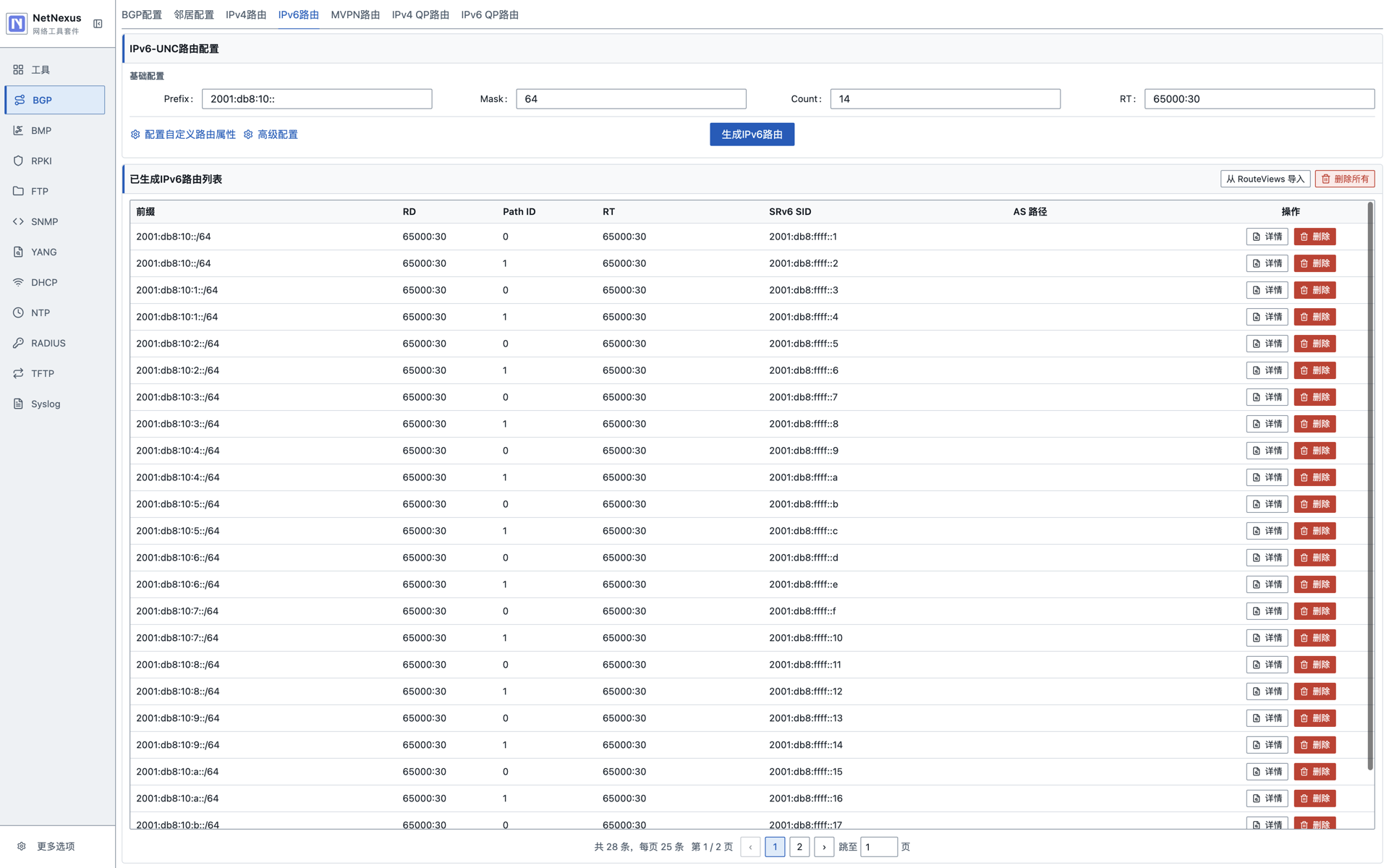

IPv6 单播路由：

按钮说明：

按钮	功能
生成路由	按页面输入的 IPv6 前缀、数量和属性批量生成路由。
删除路由	删除匹配条件下的 IPv6 路由。
导入 RouteViews	从 MRT 文件导入 IPv6 路由数据。
自定义属性	打开 IPv6 路由属性编辑抽屉。
详情	打开单条 IPv6 路由详情。

IPv6 单播路由支持：

• Add-Path 批量生成和 pathId 展示。
• SRv6 SID 固定或递增生成。
• End.DT6、End.DX6、End.DT46 Endpoint 行为配置。

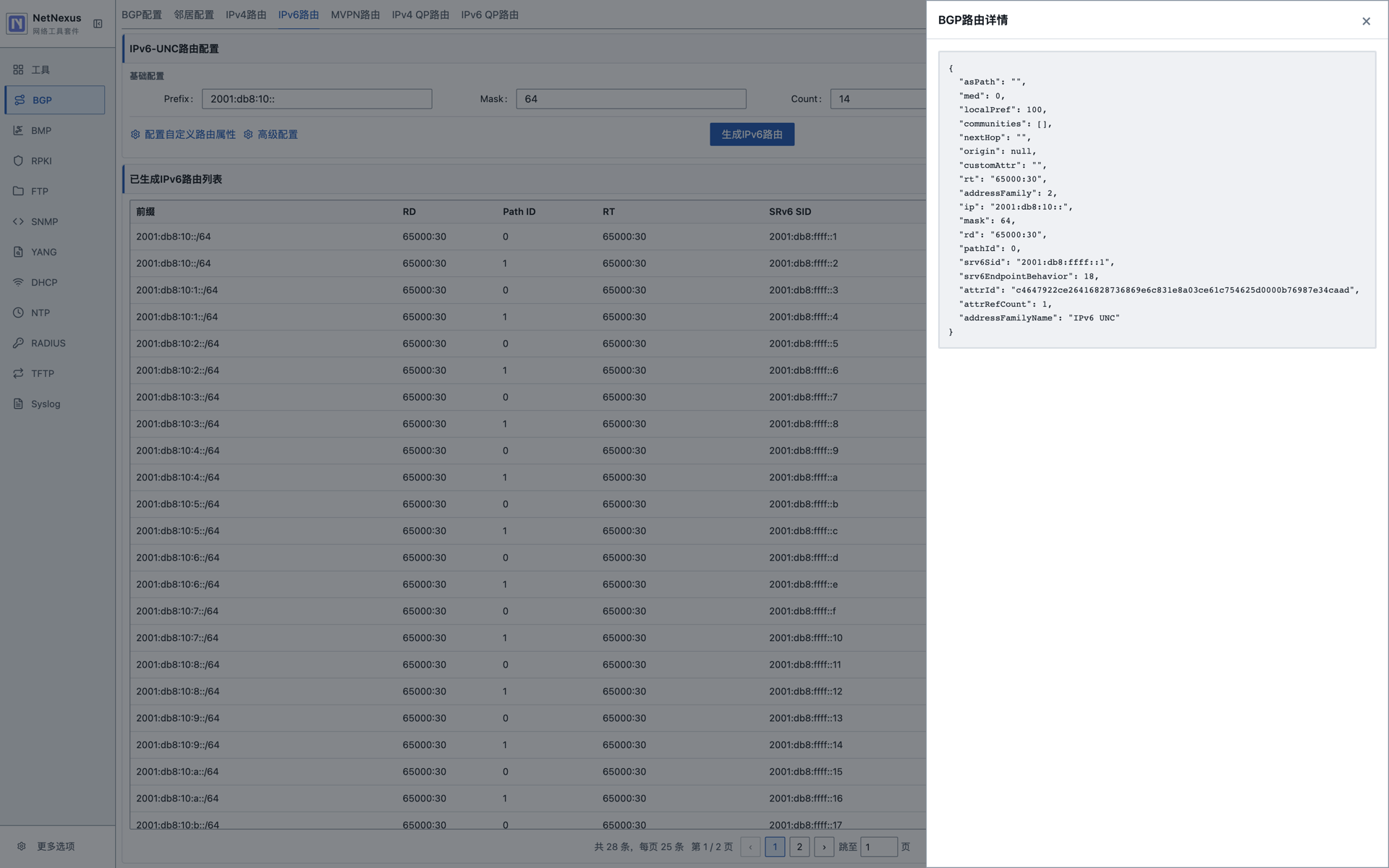

IPv6 单播路由详情：

VPNv4 / VPNv6 / EVPN 路由

进入对应路由页，在路由组编辑器中设置 NLRI 和属性，然后生成路由。已建立并协商对应地址族的邻居会收到 MP_REACH_NLRI；删除单条、撤销路由组或删除全部时发送 MP_UNREACH_NLRI。路由组配置和已生成路由分别保存，可在重启后恢复。

• VPNv4 / VPNv6：在 NLRI 下选择必选的 RD 或 MPLS Label 节点，分别配置固定值、递增、随机或值列表；这两个节点不能删除或重复添加。RD 支持 65000:1 或 192.0.2.1:1；递增和随机模式分别设置 ASN/IPv4 管理员及后半部分数值。标签范围为 0–1048575。前缀、掩码、数量和 IP 步长在 NLRI 路由范围中配置；不同 RD 可使用相同前缀。
• EVPN：支持 Type 1（Ethernet A-D）、Type 2（MAC/IP）、Type 3（IMET）、Type 4（Ethernet Segment）和 Type 5（IP Prefix）。RD 在 NLRI 下配置，支持固定、递增、随机和值列表，不能删除或重复添加。编辑器按类型显示 ESI、Ethernet Tag、MAC、IP、网关和源路由器地址等字段。
• EVPN 封装：选择 MPLS、VXLAN 或 SRv6。MPLS Label、VXLAN VNI（0–16777215）分别作为必选 NLRI 节点，支持四种生成方式；Type 2 可添加可选的第二个标签/VNI。切换封装或 Route Type 后仅保留适用节点。VXLAN 自动附加对应 Encapsulation 扩展团体，Type 3 自动附加 Ingress Replication PMSI Tunnel 属性。
• SRv6：Type 1/2 使用 L2 Service SID，Type 3 使用 L2 SID / End.DT2M，Type 5 使用 L3 Service SID；带 IP 的 Type 2 可追加 L3 SID。SID 支持固定、递增和值列表，必选节点不能删除。按 RFC 9252 编码 Prefix-SID 属性，二层和三层 SID 聚合在同一个属性中。Type 4 不携带转发标签、VNI 或 SID。
• SRv6 当前使用完整 SID，转置长度和偏移均为 0，Argument Length 为 0；SID 结构之外的尾位须为零。Type 1 per-ES（Ethernet Tag 4294967295）使用 Local Bias：SID :: / End.DT2M、IPv4 格式 RD（后半部分非零）及非零 ESI。非零 ESI Filtering ARG 和 SID 转置暂不支持；结构约束遵循 RFC 9819。
• Type 1 per-ES 的 MPLS Label / VXLAN VNI 固定为 0，RD 使用 IPv4 管理员且后半部分非零，ESI 不能全零。Type 4 使用 IPv4 格式 RD（如 192.0.2.1:1）和 ES-Import RT。ESI Type 1/2/3 可自动推导 ES-Import；其他 ESI 类型需填写 6 字节值（如 02:00:00:00:00:01）。Type 5 的 ESI 和 Gateway IP 不能同时非零。
• 属性树默认包含 RT 和 MP Next Hop，可设置 AS Path、Community、扩展团体和自定义属性。数量按类型递增前缀、MAC、Tag 或源路由器地址；MP Next Hop 可使用本地地址或显式配置。

VPNv6 下一跳使用 8 字节全零 RD 加 IPv6 地址；IPv4 下一跳转换为 IPv4-mapped IPv6。VPNv4 使用 IPv6 下一跳时，双方需启用对应地址族的 Extended Next Hop Encoding 能力；未协商时保留本地路由，但不向该邻居发送。EVPN SRv6 的 MP Next Hop 必须使用 IPv6 地址；IPv4 TCP 邻居可通过固定 IPv6 下一跳发送。当前这三个地址族不支持 Add-Path，VPNv4 / VPNv6 不支持 SRv6 属性节点。

应用启动和 BGP 服务启动时会检查本地路由数据库版本。版本不一致时，自动删除 bgp/bgp.sqlite3 及其 WAL、SHM、journal 文件，并在 BGP 服务打开数据库时创建当前版本的空数据库；已生成的路由、属性和路由组数据会清空，可使用保存的路由组配置重新生成。版本一致时保留数据；无法读取版本或同版本数据库结构损坏时报告错误。

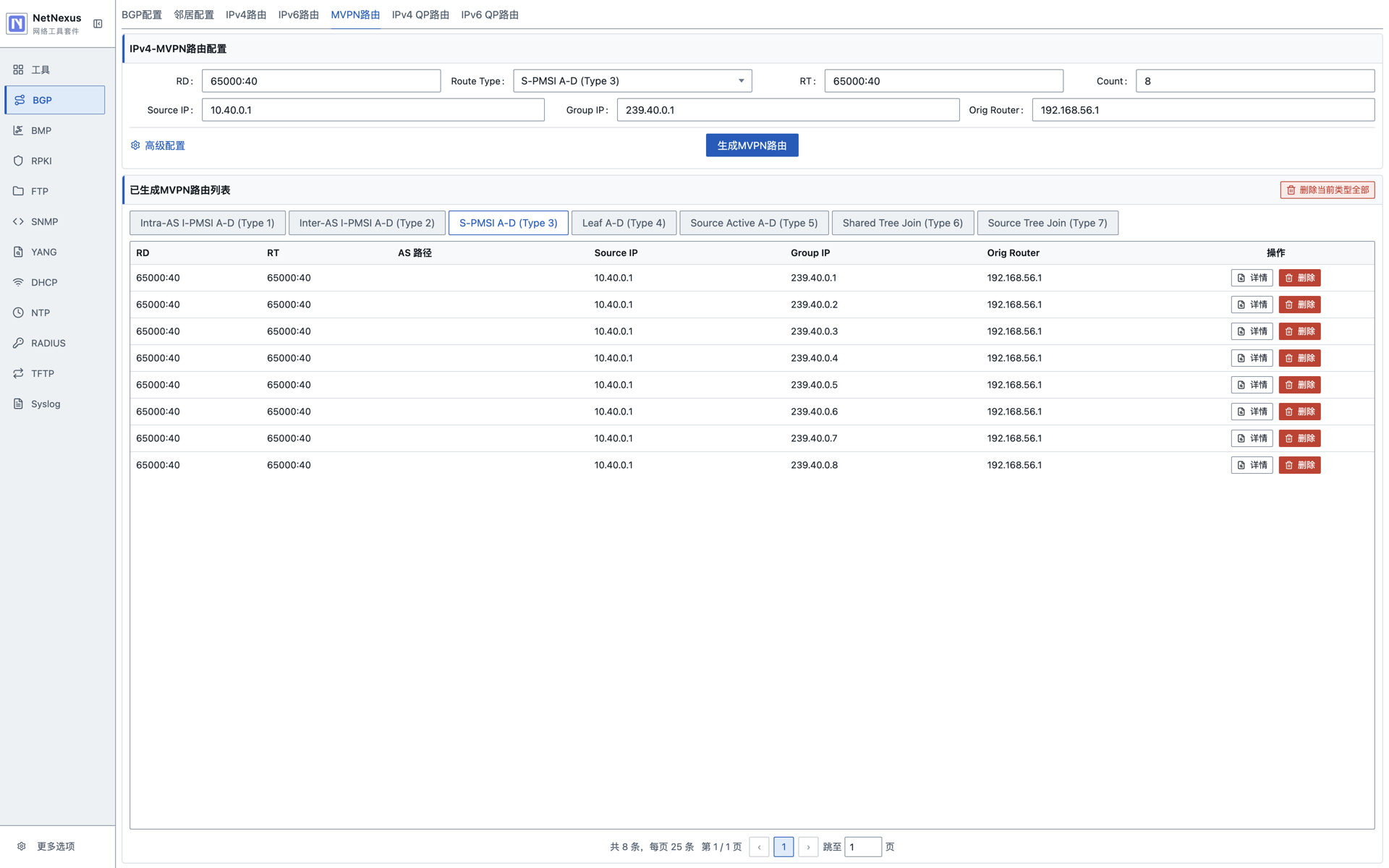

IPv4 MVPN 路由

按钮说明：

按钮	功能
生成路由	按所选 MVPN Route Type 和 RD/AS/Source/Group 等字段生成 MVPN 路由。
删除路由	删除匹配条件下的 MVPN 路由。
详情	打开单条 MVPN 路由详情，查看 Route Type、NLRI 和扩展属性。

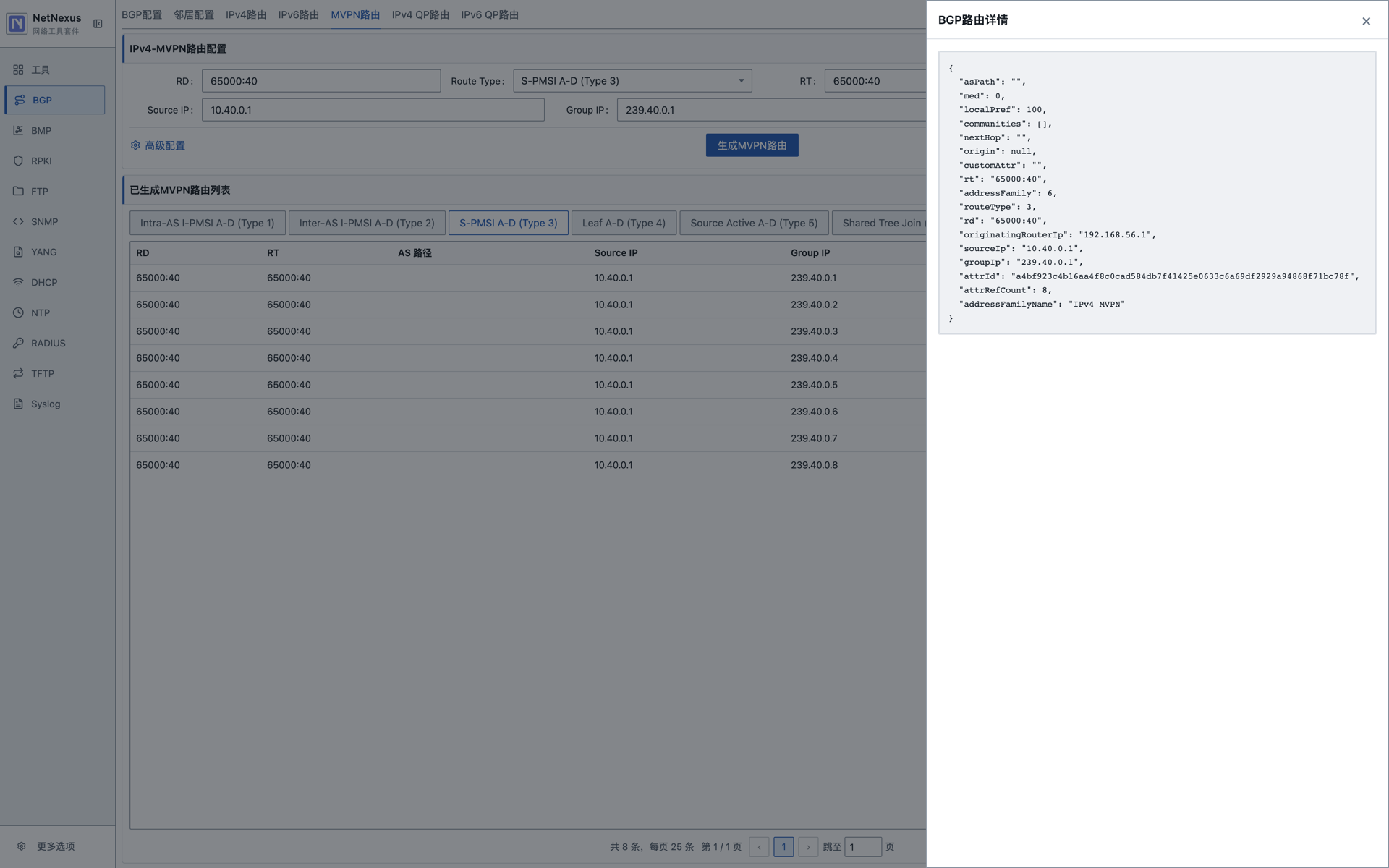

IPv4 MVPN 路由详情：

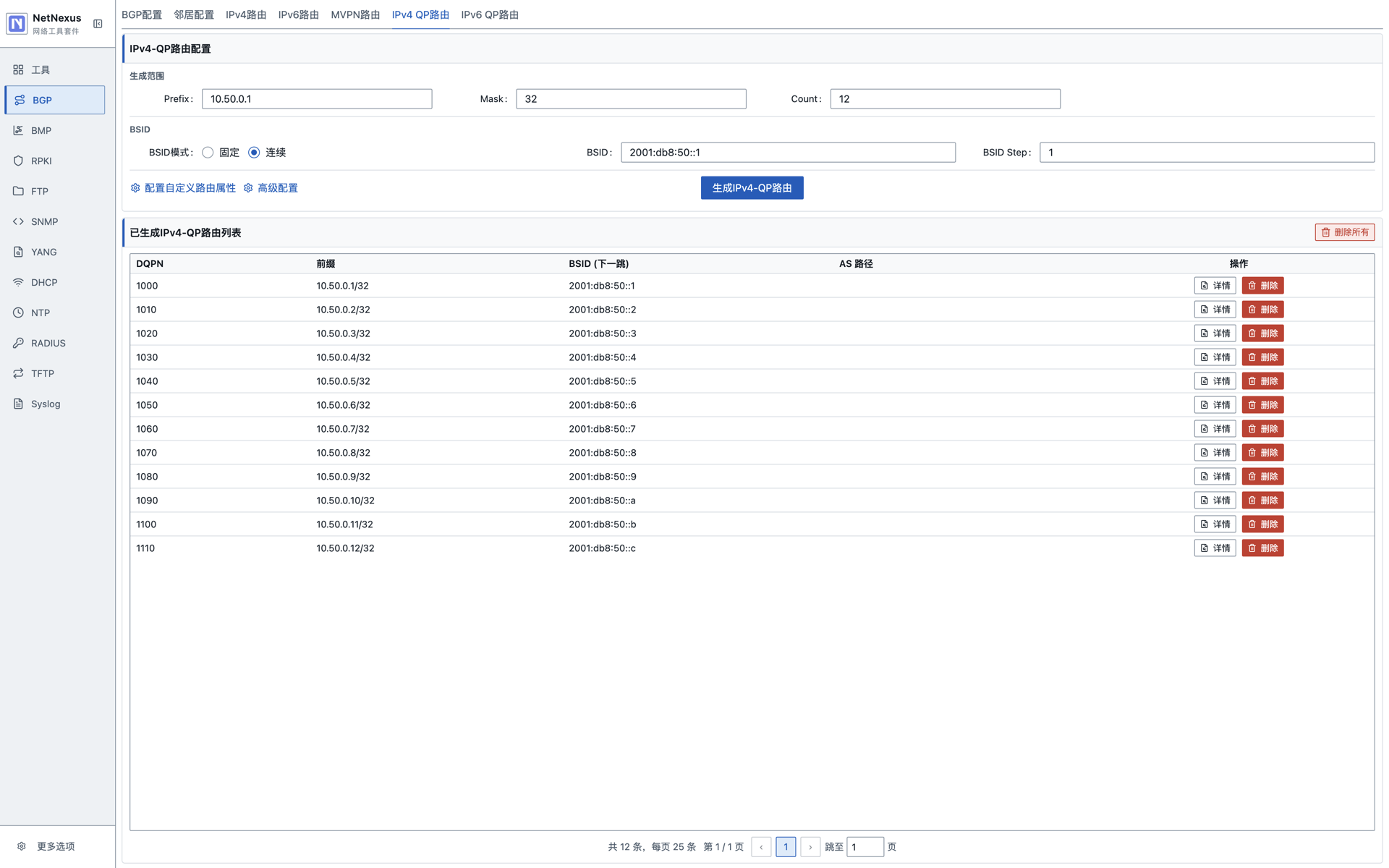

IPv4 QP 路由：

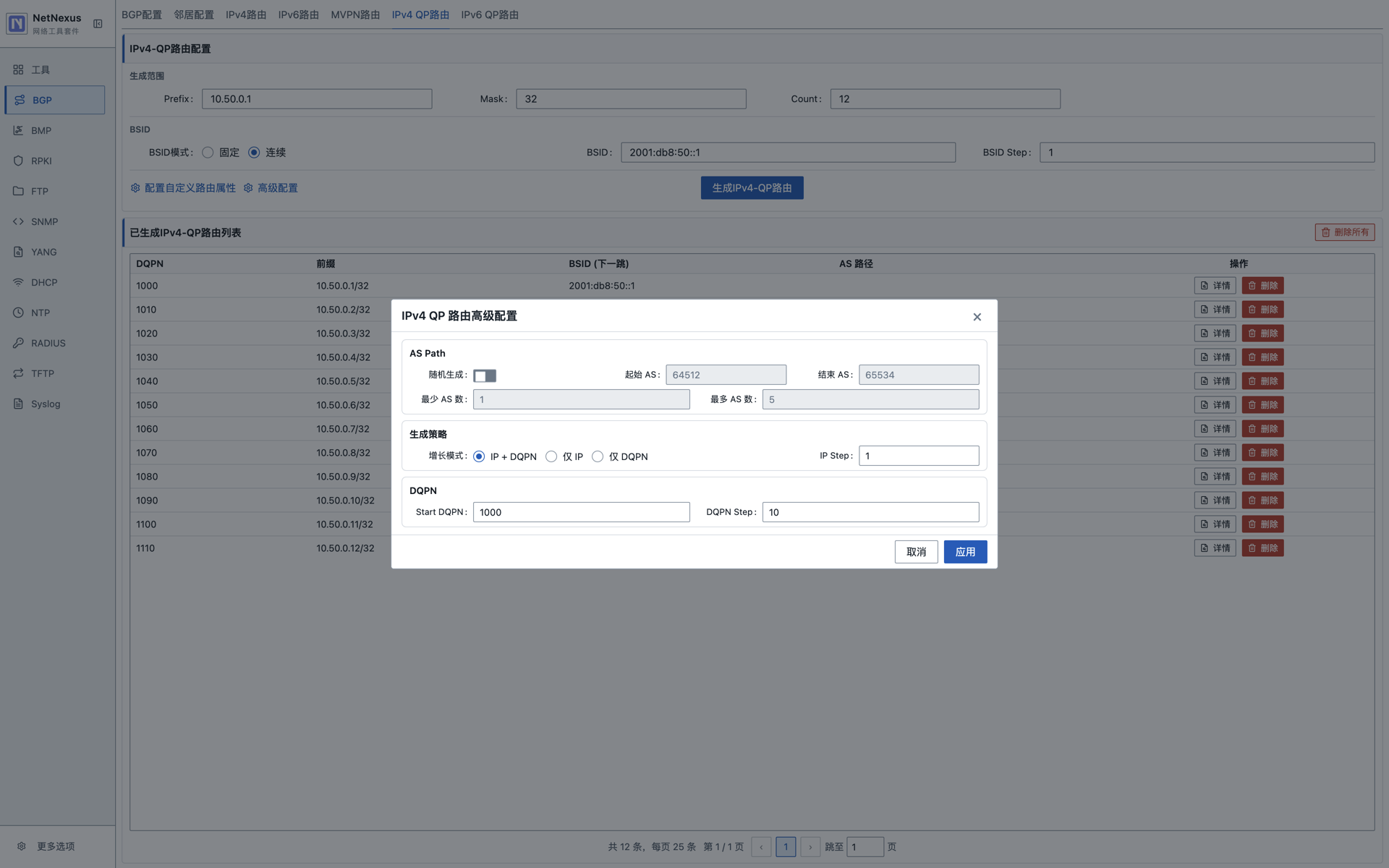

QP 高级配置弹窗：

按钮说明：

按钮	功能
生成路由	生成 IPv4 QP 路由，并按配置附带 BSID、SRv6 或标签等信息。
删除路由	删除匹配条件下的 IPv4 QP 路由。
自定义属性	打开 QP 路由属性编辑抽屉。
详情	打开单条 IPv4 QP 路由详情。

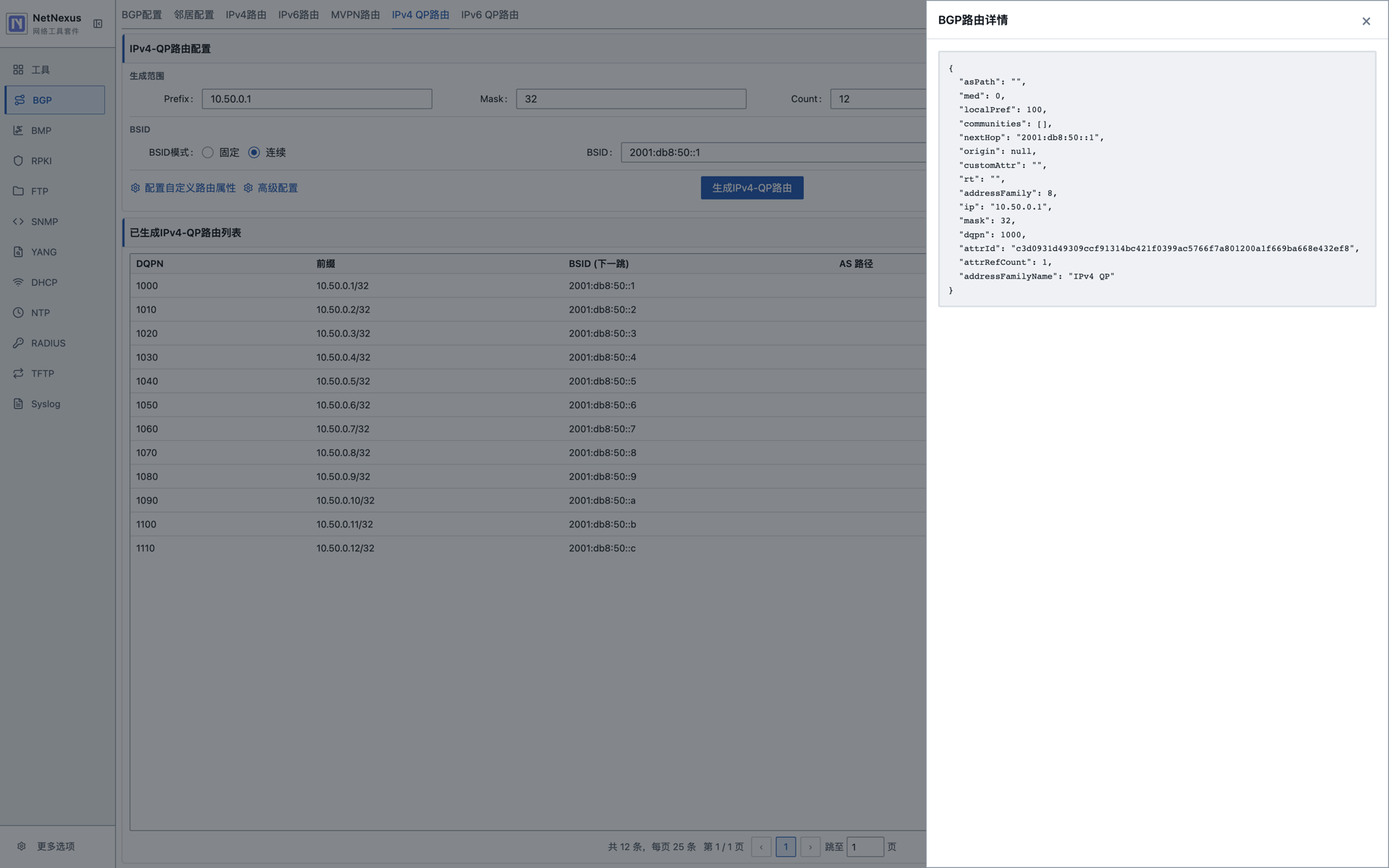

IPv4 QP 路由详情：

QP 主界面保留 Prefix、Mask、Count、RT、Next Hop 和 BSID 等常用字段；AS Path 随机生成、IP/DQPN 增长策略等低频参数统一在高级配置弹窗中设置。弹窗中的配置只属于当前路由页面，不受主界面生成模式联动影响。

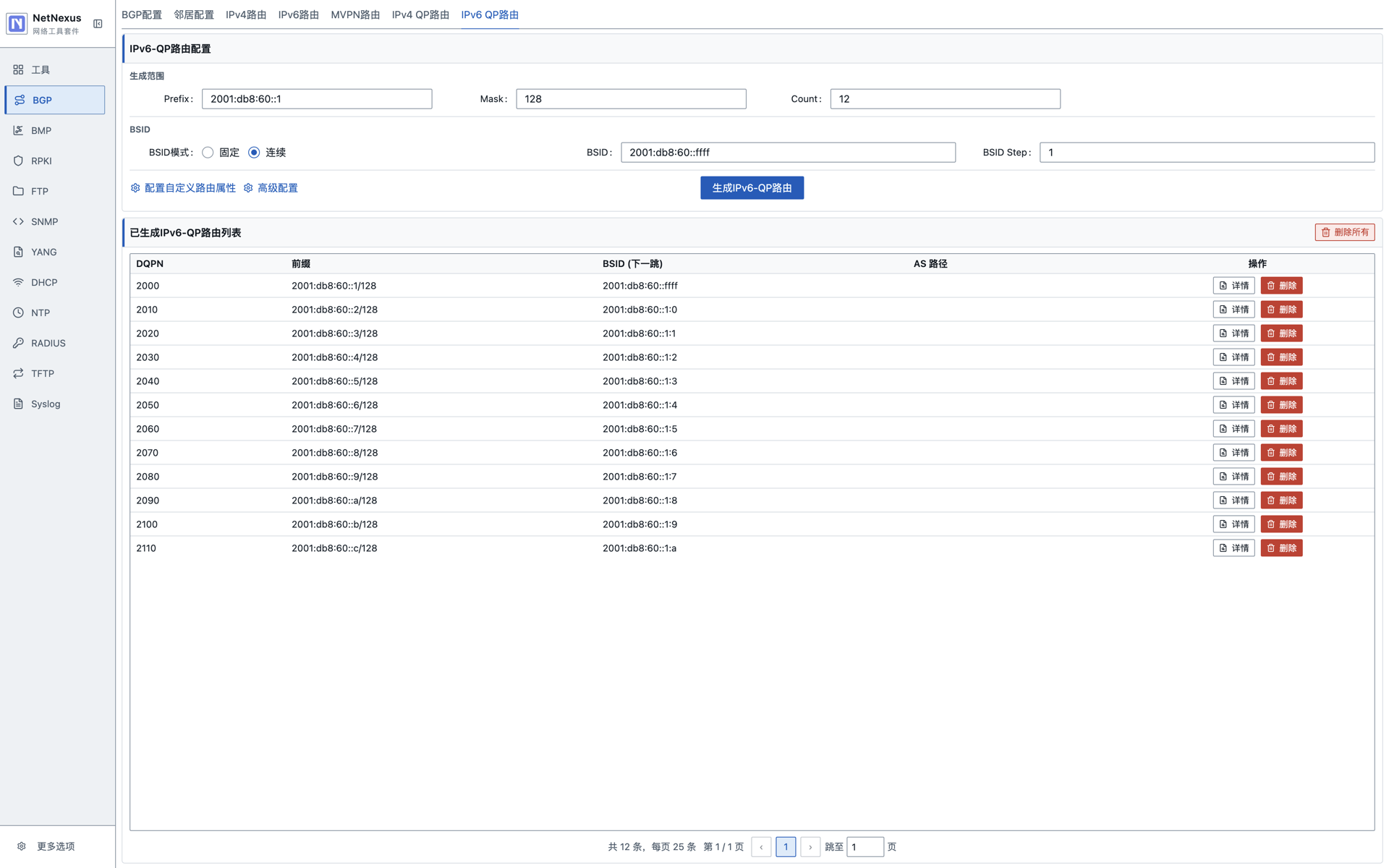

IPv6 QP 路由：

按钮说明：

按钮	功能
生成路由	生成 IPv6 QP 路由，并按配置附带 BSID、SRv6 或标签等信息。
删除路由	删除匹配条件下的 IPv6 QP 路由。
自定义属性	打开 QP 路由属性编辑抽屉。
详情	打开单条 IPv6 QP 路由详情。

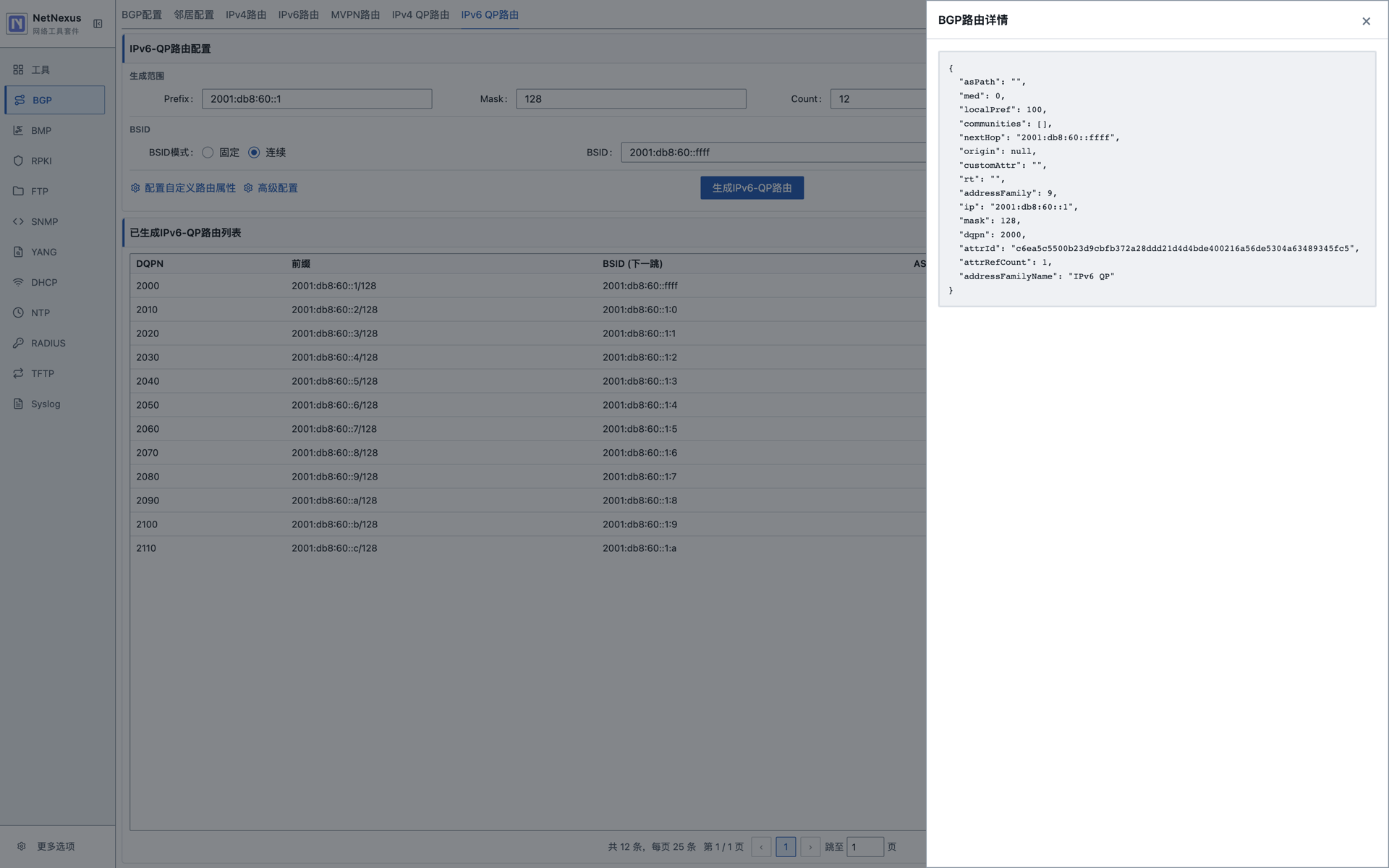

IPv6 QP 路由详情：

当前路由页面：

• IPv4-UNC 单播。
• IPv4 Label。
• IPv6 单播。
• VPNv4。
• VPNv6。
• EVPN。
• IPv4 MVPN。
• IPv4 QP。
• IPv6 QP。

IPv4 / IPv6 单播支持批量生成、删除、分页查看、RouteViews 导入、Add-Path 和 SRv6 SID。QP 路由支持 BSID 连续生成，MVPN 路由支持 S-PMSI A-D 等 Route Type 的 NLRI 字段构造。

自定义属性

Open 消息支持自定义能力字段，路由生成支持自定义路由属性。该能力通过页面按钮打开编辑抽屉。

使用步骤

1. 进入 BGP模拟器。
2. 在 BGP配置 中设置 Local AS、Router ID、监听端口和地址族。
3. 启动 BGP 服务。
4. 在对等体页面配置 peer。
5. 在对应路由页面生成或导入路由。
6. 在 peer 和路由列表中观察状态。

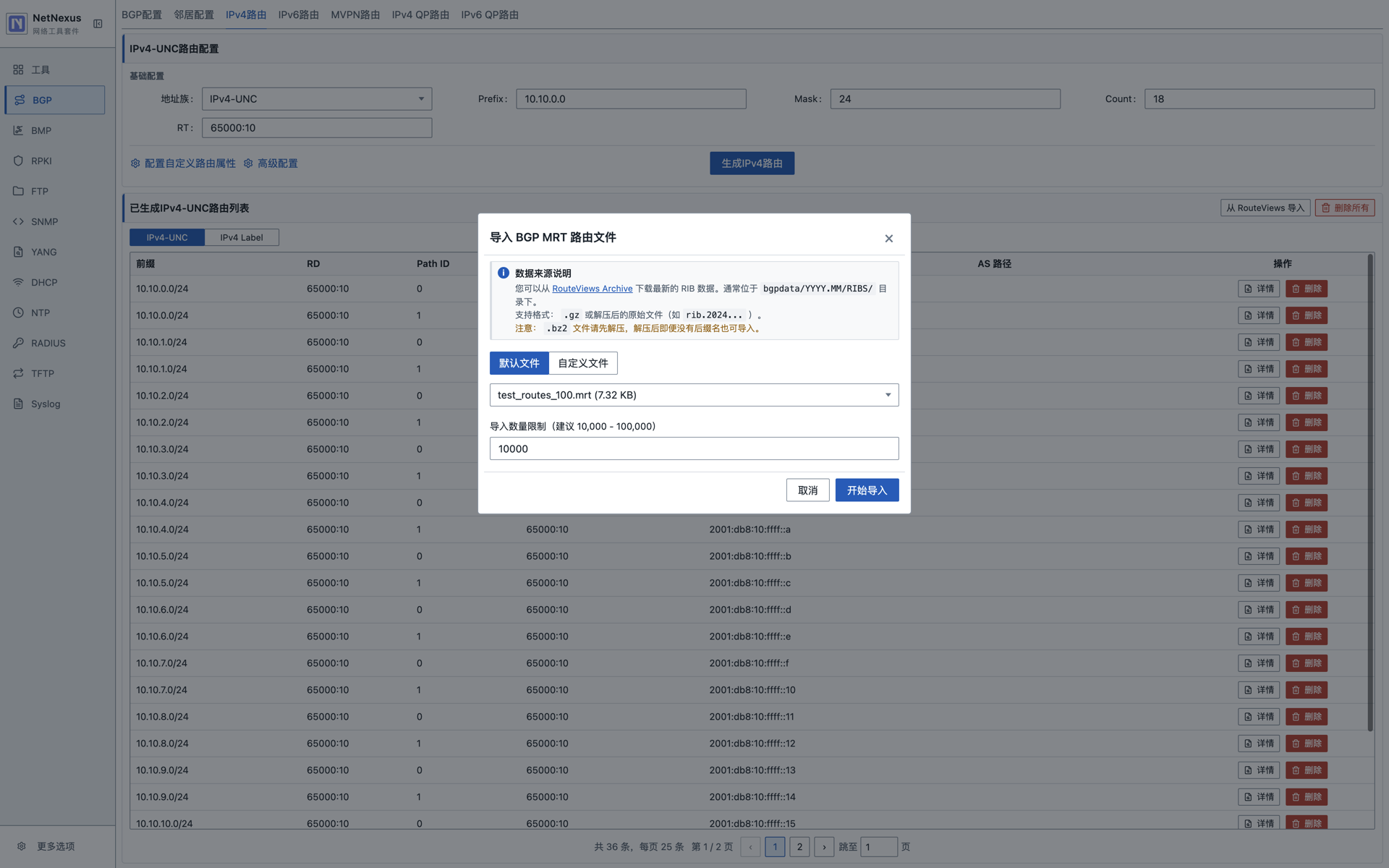

RouteViews 导入

RouteViews 导入用于把本地 MRT 文件转换为 BGP 路由数据。页面会读取项目内置默认文件或用户选择的 MRT 文件。

注意：

• 大文件导入会占用 CPU 和磁盘 IO。
• 导入结果受当前地址族和过滤参数影响。
• 导入不是在线同步，不会自动更新 RouteViews 数据。

注意事项

• 低位端口或被占用端口可能导致服务启动失败。
• 大量批量路由生成会增加内存、文件和事件处理压力。
• debug/info 日志会显著放大高频路由操作的 IO 开销。

常见问题

Q: BGP 会话无法建立怎么办？
A: 检查本地服务是否启动、peer 地址和 AS 是否匹配、端口是否开放、对端是否允许连接。

Q: 如何查看生成的路由？
A: 进入对应地址族路由页面，使用列表和详情查看。

Q: 是否支持所有 BGP 地址族？
A: 地址族范围以当前页面列出的 IPv4/IPv6 单播、VPNv4、VPNv6、EVPN Type 1–5、IPv4 MVPN、IPv4/IPv6 QP 为准。
